整体更换老式辐射加热炉体为

上下部高温风机强制对流循环加热炉体

第一部分：商务内容

1.货物名称：上下部高温风机强制对流加热炉体一套，相应电器软件、硬件改动。

2.供货范围：

加热炉（上下部高温风机强制对流循环加热）、相应电气控制系统（软硬件）。

第二部分：设备简介

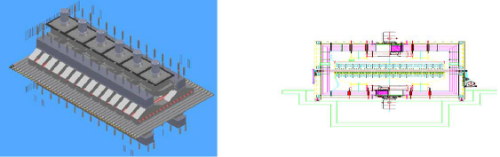

加热段是一个内装高铝硅酸盐保温板的双层箱式结构.中部安装耐高温石英陶瓷辊道.

多台高温内循环风机安装在上炉体的顶部和下炉体的底部.加热元件沿着玻璃运动的方向矩 阵分布以保证高效的热量吸收和正确的对流温度曲线不受干扰和破坏.下部对流有效合理的 控制陶瓷辊道传导热对玻璃下表面加热的不利影响.上下部采用同步的工作方式.加热元件 呈线圈状通过耐高温陶瓷件支撑,易于维护更换.

前炉门开启,玻璃进入加热炉内,上片段辊道和陶瓷辊道同步转动.进炉后、炉门关闭玻璃往复 运动保证加热的均匀性.上部炉体可遥控升起.

技术参数

2.1 技术指标

产能

LOW-E 玻璃 17-20 炉/小时

能耗: 3.5 Kwh per square meter

      浮法

      镀膜

离线

压花

色玻

2.2. 支持范围

- 对流加热段（不含陶瓷辊道）

- 电气控制系统增加、改动。

- 控制终端软件

3. 合同验收

1.验收考核的产品为：合同指标内的三个品种规格。

2.验收考核指标为：合同规定的质量和成品率及电耗。

3.验收方法为：乙方认为设备正常后，将每一品种规格调试结束，双方验收开始，连续生

产 4--8 小时。

4. 验收尺寸:
